          首頁 產品中心 數控走心機 單主軸走心機TC203M

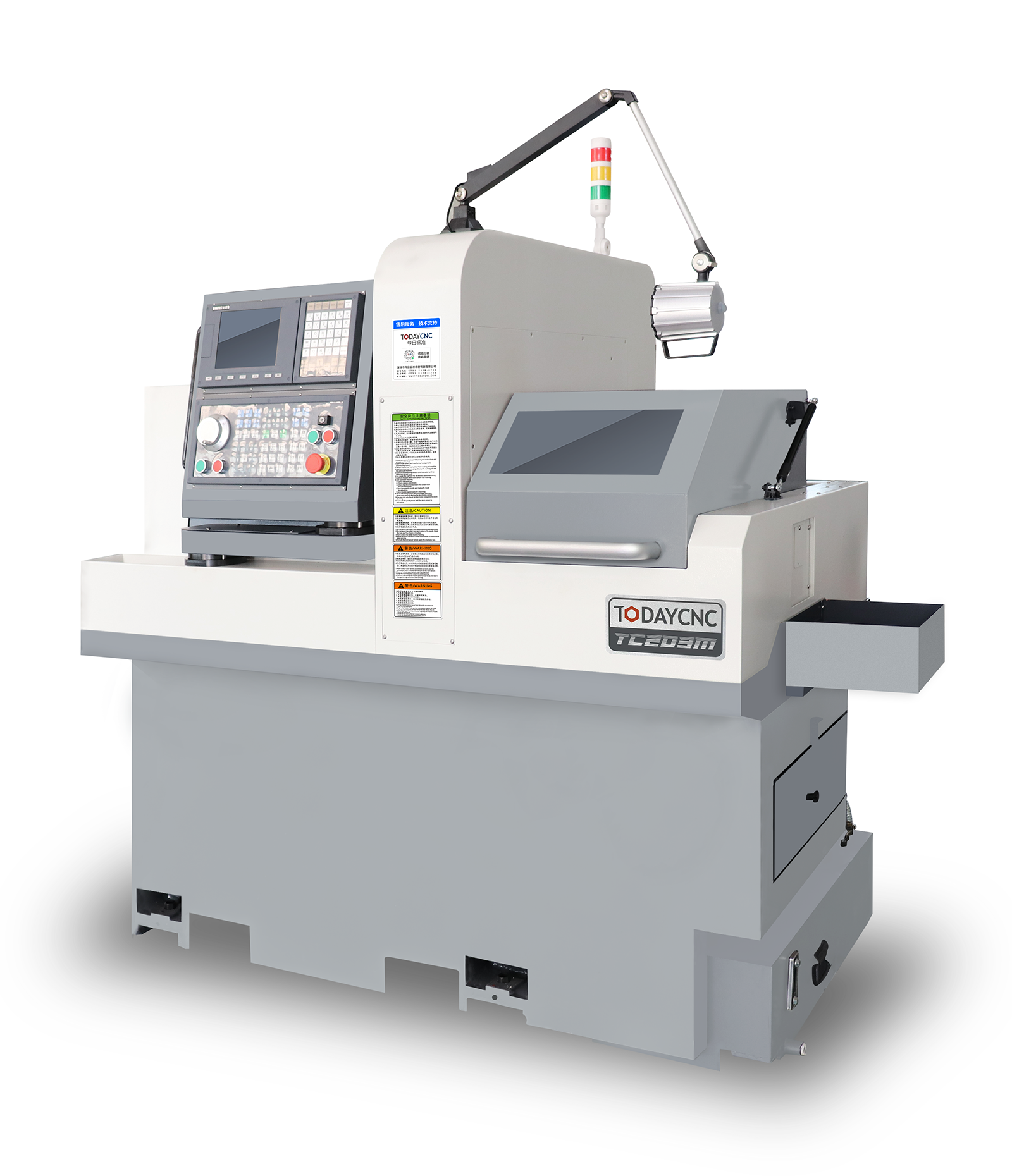

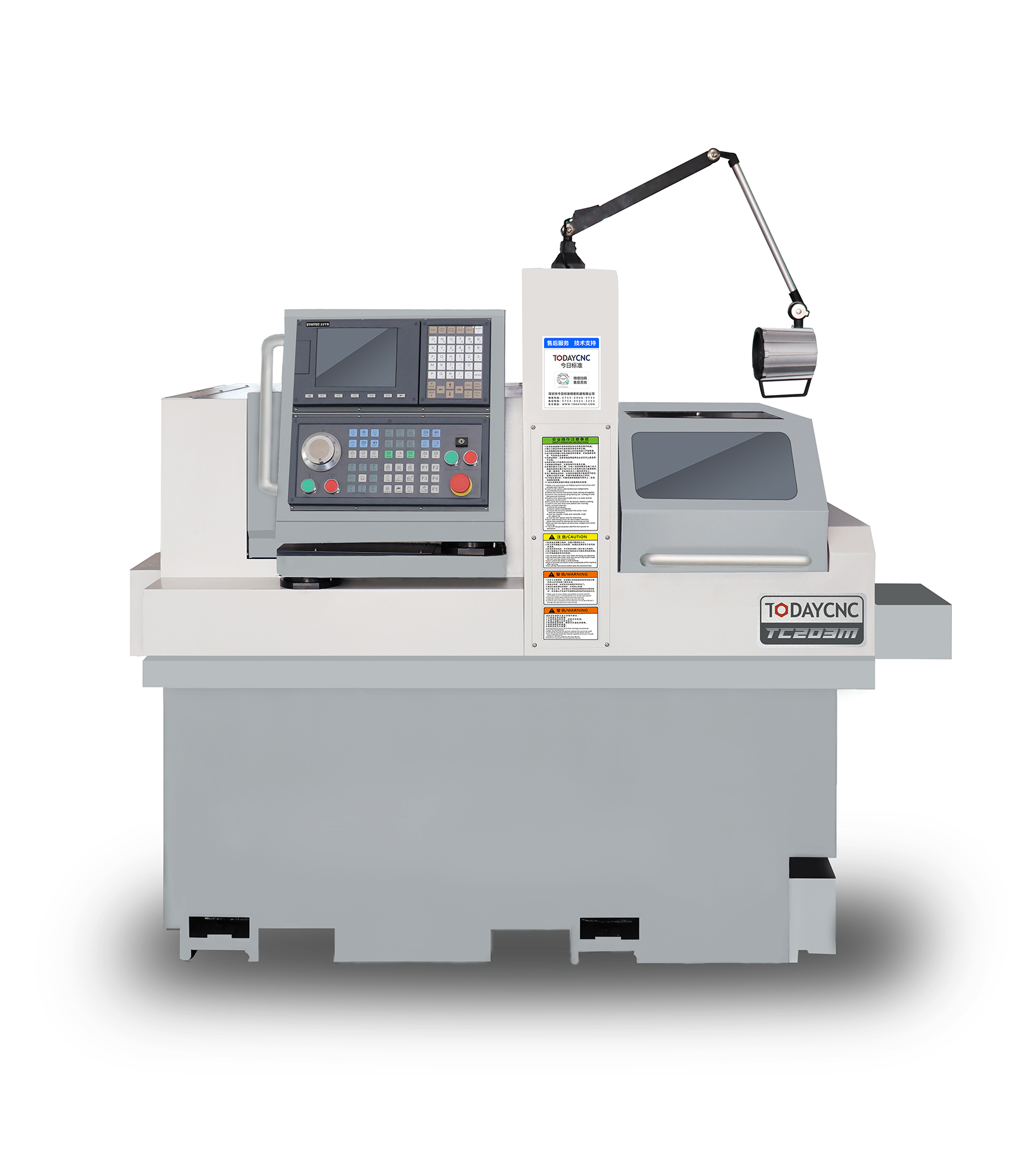

          單主軸走心機TC203M

          各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構,實現高速、高精度加工。【M】選用機械主軸

          產品優勢:
          1、選用大扭矩電機,高剛性大強度各軸滑臺及刀具安裝座,滿足大切削量,加工效率高。
          2、高擴展性,刀具數量配置根據工藝搭配,性價比高。
          3、具有超長行程的Z軸,行程可達 230mm,可以明顯減少送料次數,提高加工效率。
          4、關鍵部件含氣密封結構,防油防渣,提高使用壽命及穩定性。
          • 產品介紹
          • 詳細參數
          • 加工案例
          • 售后服務

          技術參數:

          型號


          TC203M



          3軸,單主軸e

          NC系統

          SYNTEC 22TB

          機床額定功率

          kw

          8

          加工范圍

          最大加工直徑

          mm

          φ20

          最大車削長度(一次加工)有導套

          mm

          230

          最大車削長度(一次加工)無導套

          mm

          2D

          主軸功率

          kw

          2.9

          背軸功率

          kw

          ——

          主軸最大通孔直徑

          mm

          φ23

          /背軸轉速

          rpm

          6000/--

          背軸最大夾持直徑

          mm

          ——

          背軸最大通孔直徑

          mm

          ——

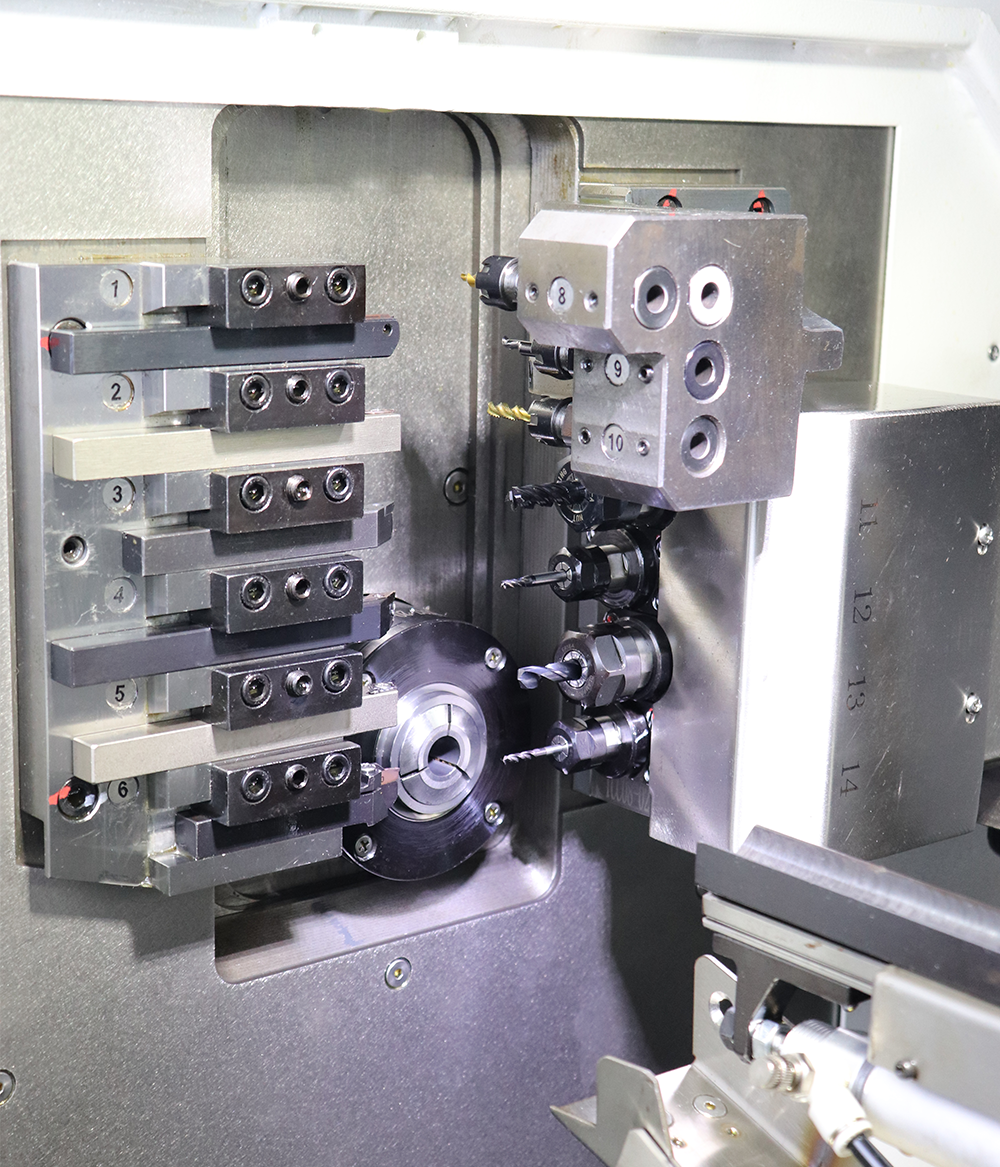

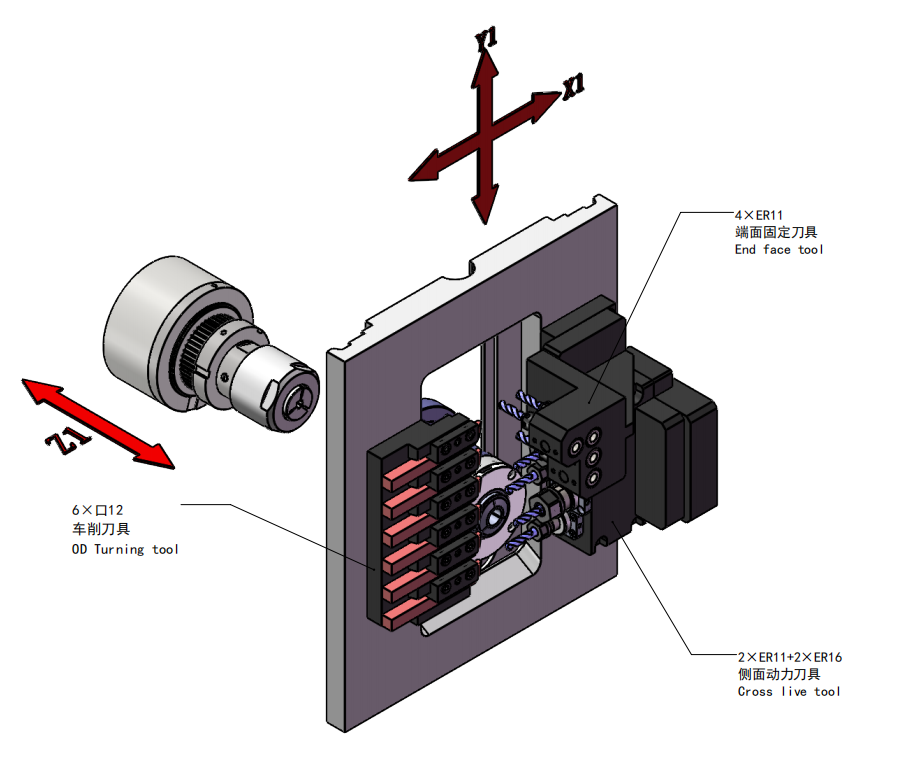

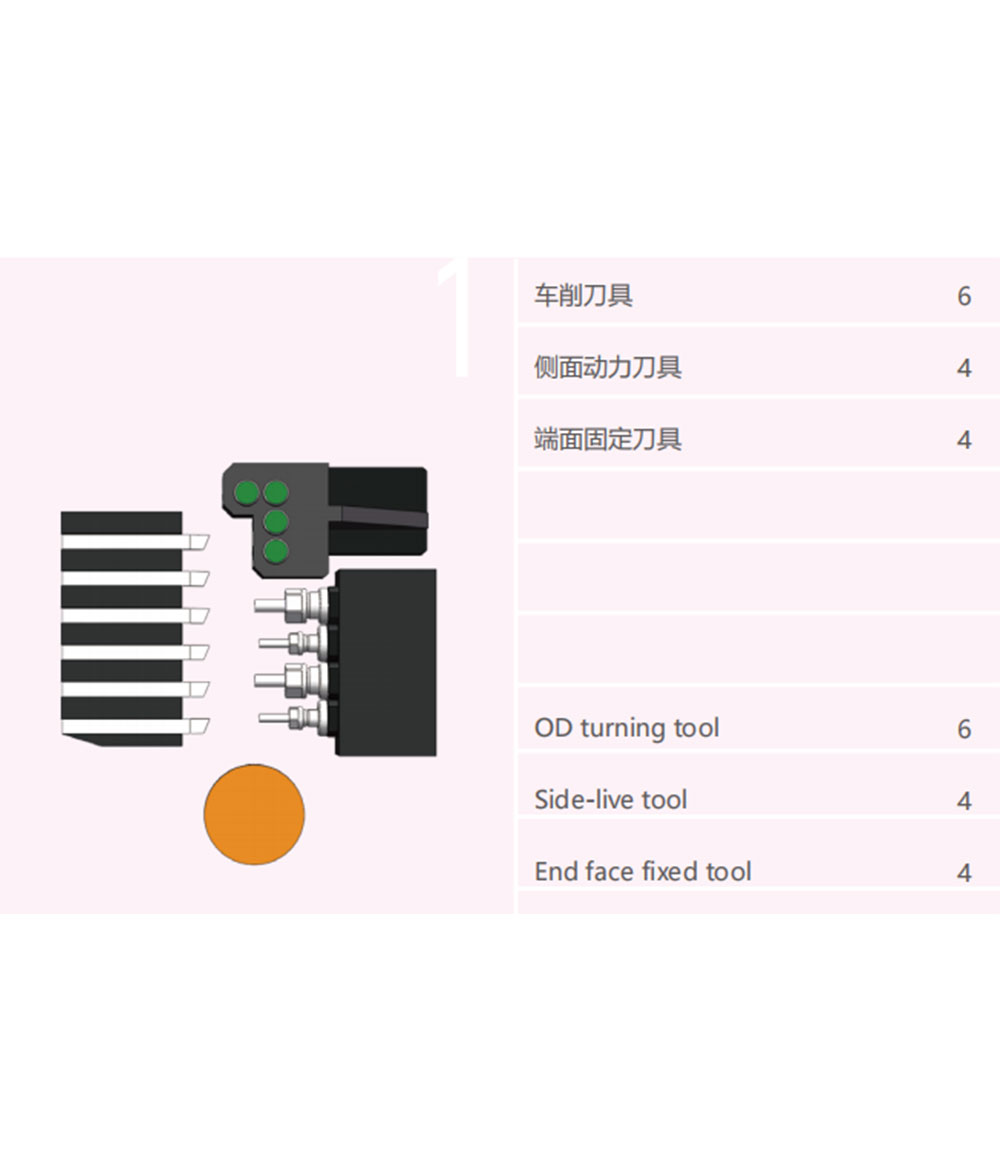

          最大刀具安裝數量

          14

          車削刀具

          數量?型號

          mm

          6??12

          側銑刀具

          側面動力刀具

          mm

          2?ER16-2?ER11

          鉆孔直徑

          mm

          φ10

          螺紋加工(攻絲/板牙)

          mm

          M6

          動力頭轉速

          rpm

          5500

          動力頭功率

          kw

          0.75

          端面刀具

          固定刀具

          數量?型號

          mm

          4?ER11

          鉆孔直徑

          mm

          φ7

          螺紋加工(攻絲/板牙)

          mm

          M6

          動力刀具

          數量?型號

          mm

          ——

          鉆孔直徑

          mm

          ——

          螺紋加工(攻絲/板牙)

          ——

          動力頭轉速

          mm

          ——

          動力頭功率

          kw

          ——

          背面刀具

          固定刀具

          數量?型號

          mm

          ——

          鉆孔直徑

          mm

          ——

          螺紋加工(攻絲/板牙)

          mm

          ——

          端面動力刀具

          mm

          ——

          側面動力刀具

          mm

          ——

          鉆孔直徑

          mm

          ——

          螺紋加工(攻絲/板牙)

          mm

          ——

          動力頭轉速

          mm

          ——

          動力頭功率

          kw

          ——

          快速進給速度

          m/min

          24(X/Z/Y)

          進給電機功率

          kw

          1.1

          電源容量

          kva

          7.5KVA

          氣壓裝置 所需氣壓

          mpa

          0.6

          機臺重量

          kg

          1600

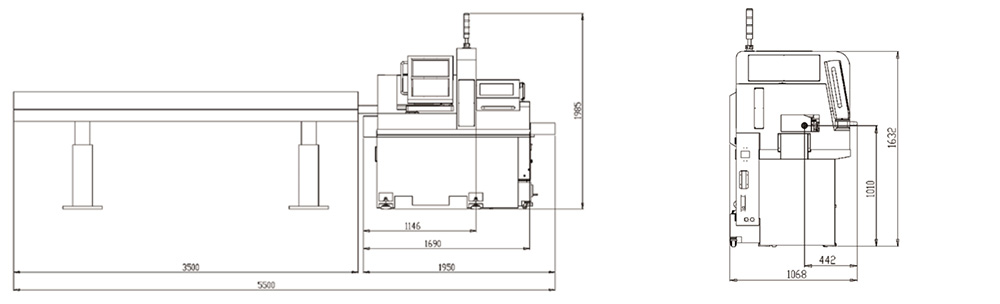

          機臺外形尺寸(長XX高)

          mm

          1950*1070*1650
