          首頁 產品中心 數控走心機 雙主軸走心機TC265

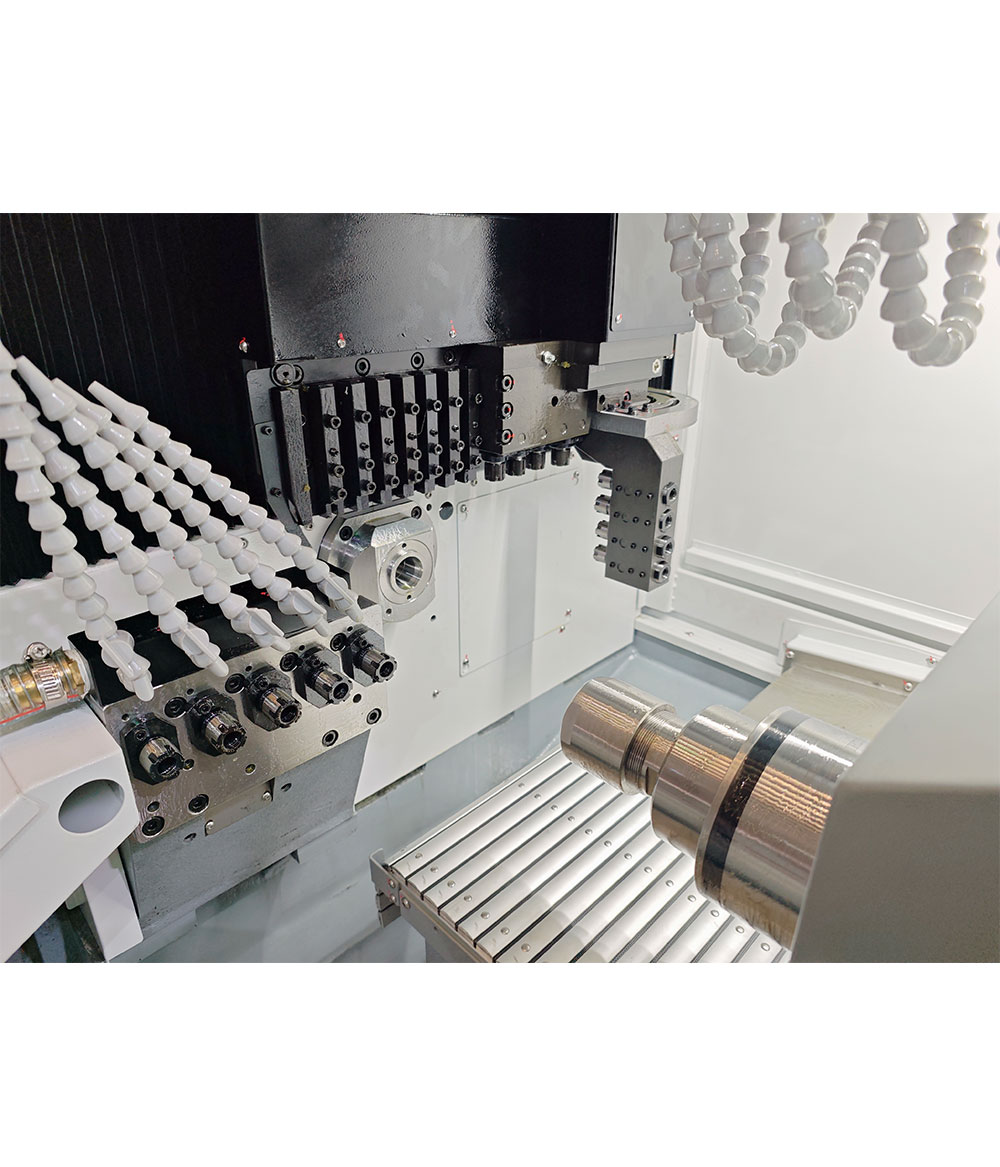

          雙主軸走心機TC265

          各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構,實現高速、高精度加工。

          產品優勢:
          1、有導套與無導套靈活切換,滿足不同加工工藝要求。
          2、關鍵部件含氣密封結構,防油防渣,提高使用壽命及穩定性。
          3、選用大扭矩電機,高剛性大強度各軸滑臺及刀具安裝座,滿足大切削量,加工效率高。
          4、高擴展性,刀具數量配置根據工藝搭配,性價比高。
          5、可配備多支ER20大刀具,提升加工范圍。
          • 產品介紹
          • 詳細參數
          • 加工案例
          • 售后服務

          序號

          名稱

          型號或規格

          1

          標準NC控制系統

          新代220TB

          2

          最大加工直徑(D

          φ26

          3

          最大加工長度(1次裝夾)

          245

          4

          正主軸端面最大鉆孔直徑

          φ10

          5

          正主軸端面最大鉆孔深度

          40

          6

          主軸貫通孔直徑

          φ28

          7

          主軸最高旋轉速度

          10000rpm

          8

          旋轉刀具最大刀具直徑

          4*φ10

          9

          旋轉刀具最大轉速

          5500rpm

          10

          背主軸最大夾頭直徑

          φ26

          11

          背主軸端面最大鉆孔直徑

          φ10

          12

          背面最高旋轉速度

          10000rpm

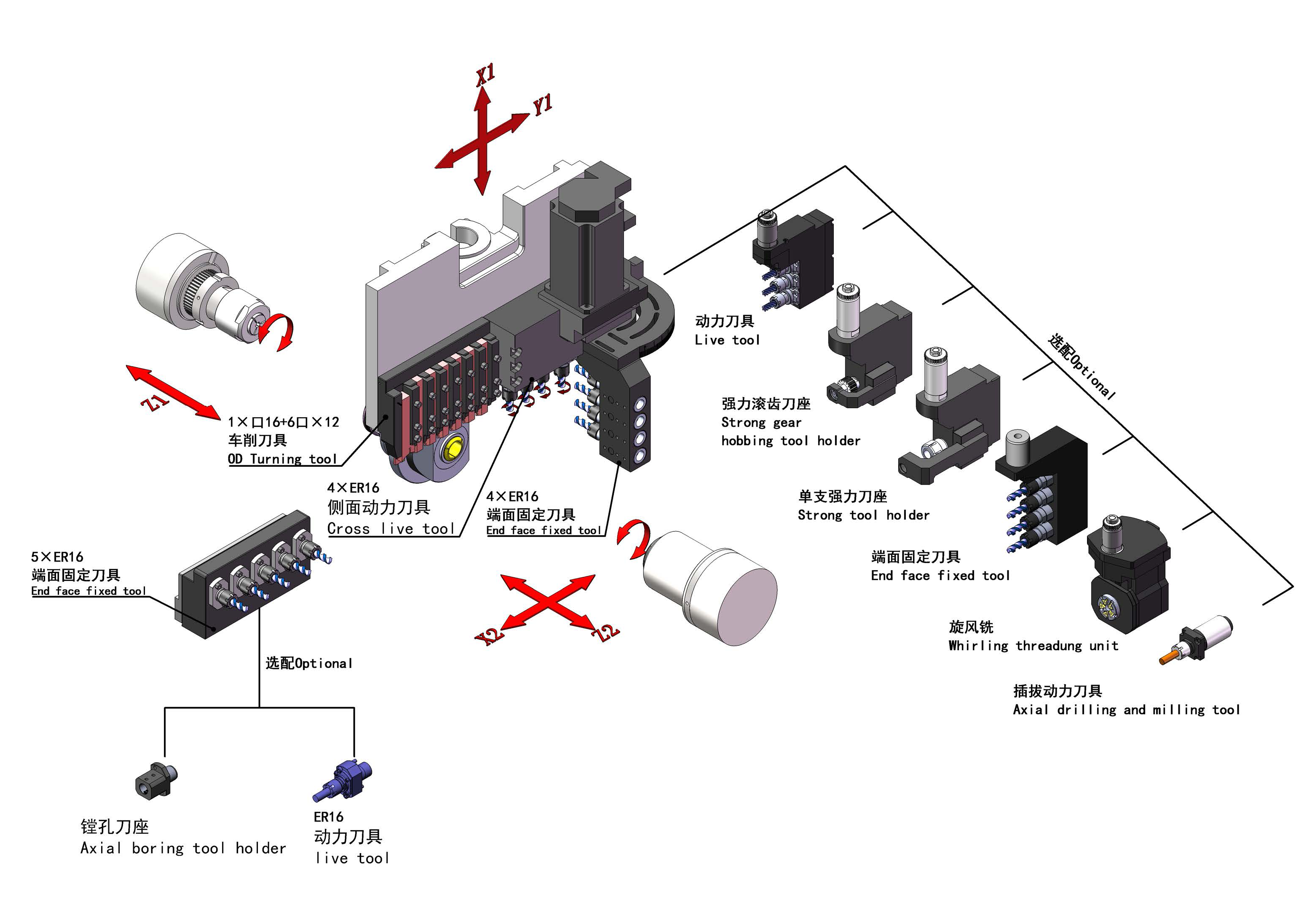

          刀具安裝數量

          13

          排刀車削刀具

          6

          14

          側面旋轉刀具

          4ER16動力刀具

          15

          正面鉆孔刀具

          4ER16固定刀具

          16

          背面鉆孔刀具

          4把端面ER16固定刀具

          17

          背軸動力刀具

          2ER16

          刀具尺寸

          18

          刀具(排刀)

          12X12

          夾頭、導套

          19

          主軸彈簧夾頭

          津上BU26

          20

          導套

          津上BU26

          21

          背面主軸彈簧夾頭

          津上BU26

          22

          側面旋轉刀具夾頭

          ER16

          23

          鉆孔套筒用夾頭

          ER16

          快速進給速度

          24

          X1/Y2

          18m/min

          25

          Y

          24m/min

          26

          Z

          24m/min

          27

          X2

          24m/min

          28

          Z2

          24m/min

          電機

          29

          主軸電機

          2.2/3.7KW

          30

          主軸旋轉刀具用電機

          1KW

          31

          背主軸電機

          2.2/3.7KW

          32

          軸電機

          1KW

          33

          電源容量

          15KVA

          34

          氣壓裝置 所需氣壓

          0.6MPa

          35

          機臺重量

          3500Kg

          36

          機臺外形尺寸(長XX高)

          2100X1350X1800(mm)

          機床顏色以甲方提供的色標為準,床身為深灰色,鈑金為淺灰色。
